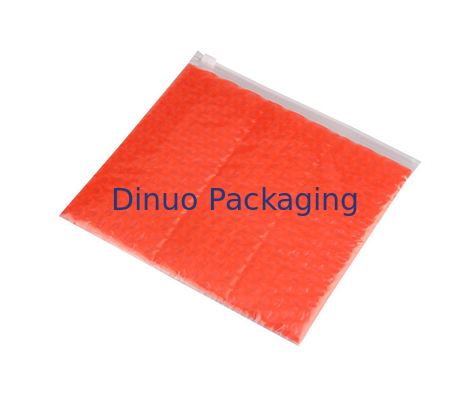

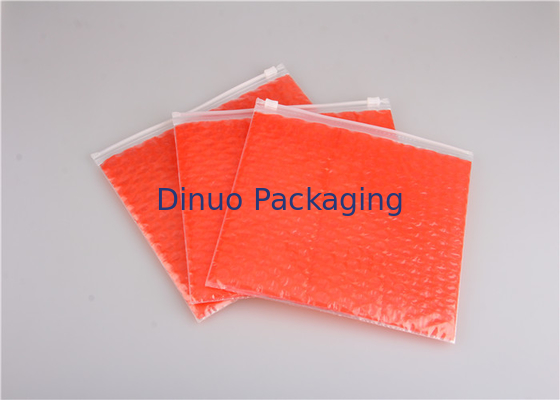

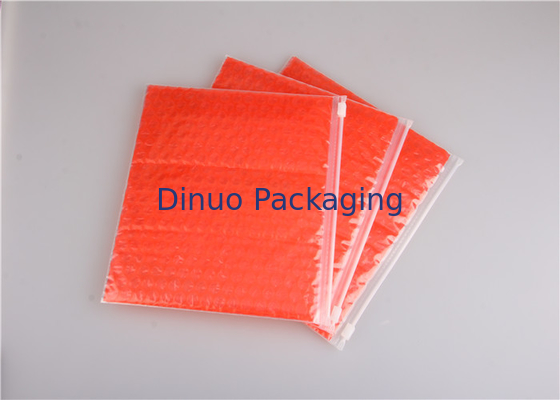

抵抗力がある着色された反静的な泡郵送袋/気泡袋の穿刺

ギフトのためのピンクの反静的なプラスチック・バッグ7.25"抵抗力があるX8」#CD CPPの物質的な穿刺

特徴:

強い接着剤/環境に優しい//帯電防止防水しましたり/安全なパッケージ

記述:

包装袋として、反静的なプラスチック・バッグは行なうことによって帯電防止袋、プロダクトを保護します。「ファラデーに従って」主義をおりに入れれば空電を効果的に行ない、解放するために袋の保護と比較されて、伝導性の包装袋は捧げまプロダクトを静的な損傷から防ぎます。
ありま続きますように3つの生産方法が:
1。網パターンは帯電防止プラスチック フィルムで黒い伝導性インクと印刷されます。
2.材料をもたらす原料に伝導性の粒子を空電を行なうことができます加えて下さい。
3。最後の段階は2つのプラスチック間のアルミ ホイルを薄板にしています。
伝導性の包装袋の構造:
反静的なプラスチック・バッグは伝導性インクおよび粒子から成っている、単層または2つの層のどれである場合もあります。そして中間の層にアルミ ホイルがあれば、包装袋に2つのプラスチック層および1つの金属ホイルの層を含む2つ以上の層が、あります。
反静的なプラスチック・バッグの原則:
網パターンが付いている伝導性の包装袋はファラデーおりとして包装袋のプロダクトから外のstaticsを防ぐために見ることができます。同時に、それはまたstaticsを安定した保つために包装袋の電荷を妨げます。
技術的な変数:
金属ホイルの層の伝導性の包装袋:その表面のインピーダンスは103~105 Ωです;内部間層は抵抗の帯電防止およびヒートシールPEまたはPPのフィルムです:108-1011Ω.
使用法:
伝導性の包装袋の適用は袋の保護と類似しています。それらは外側の静的な損傷から電気敏感なプロダクトを防ぐことでよく行う電気敏感な電気電気器具および電子部品の包装で広く利用されています。伝導性の包装材料はまたFETのスマートなICカード、PCBA、コンピュータの付属品、スマートな電話、デジタル腕時計、センサーの部品、MOS、CMOS、付属品およびさまざまな装置の包装で見られてできます。
